Bagaimana Cara Menghitung Kecepatan Angin dengan Anemometer?

Leon Battista Alberti, sekitar tahun 1450, menciptakan perangkat mekanis pertama untuk mengukur kecepatan angin (anemometer), yang menyoroti upaya manusia selama berabad-abad untuk menemukan kecepatan udara. Penerapan anemometer secara besar-besaran di era modern, bersamaan dengan industrialisasi skala luas dan kemajuan dalam bidang avionik, menjadikannya penting untuk kelangsungan hidup peradaban. Anemometer memainkan peran penting dalam menghitung kecepatan jet yang terbang dan menemukan waktu yang tepat untuk pembuangan gas buang industri.

Metode perhitungan kecepatan angin menggunakan anemometer bergantung pada jenis dan mekanisme kerjanya. Artikel ini akan dimulai dengan dasar-dasar anemometer, jenis-jenisnya, mekanisme kerjanya, aplikasinya, metodologi perhitungan kecepatan angin, dan kiat-kiat untuk merawat anemometer. Mari kita mulai dengan sensor anemometer dasar!

Memahami Anemometer: Apa Itu dan Mengapa Penting

Anemometer adalah perangkat yang memberikan kecepatan udara dan terkadang arahnya melalui mekanisme mekanis atau elektronik. Tergantung pada desain dan aplikasinya, anemometer dapat berupa perangkat genggam atau yang dipasang pada saluran udara. Anemometer dapat menghitung kecepatan angin menggunakan gaya hambat, tekanan dinamis, perpindahan panas, atau penundaan suara.

Seperti yang telah disebutkan sebelumnya, manusia telah berupaya menghitung kecepatan angin karena hal itu sangat penting untuk layar kapal dan navigasi. Seiring waktu, manusia telah menemukan kegunaan anemometer dalam pertanian, arsitektur, dan peramalan cuaca awal. Ini adalah sektor-sektor kunci untuk era modern.

Jenis-Jenis Anemometer: Dari Anemometer Cangkir hingga Anemometer Ultrasonik

Anemometer hadir dalam berbagai konfigurasi dan mekanisme kerja. Tujuan semua jenisnya adalah untuk mengukur kecepatan udara. Namun, beberapa mungkin lebih akurat, sementara yang lain mungkin lebih cocok untuk aplikasi skala besar. Berikut adalah lima jenis anemometer utama:

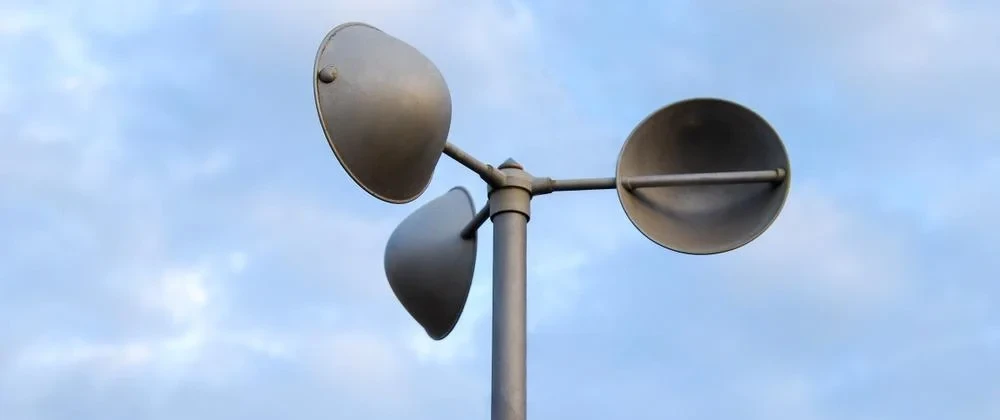

1. Anemometer Cangkir: Kesederhanaan dan Keandalan

Ini adalah metode paling sederhana untuk mengukur kecepatan angin. Anemometer terdiri dari tiga atau empat cangkir, dengan sumbunya sejajar dengan arah angin. Jumlah cangkir bergantung pada desain dan spesifikasi. Cangkir-cangkir tersebut menawarkan hambatan udara yang lebih besar di satu arah dan lebih rendah di arah lainnya, menyebabkan poros tempat cangkir tersebut dipasang berputar. Putaran poros tersebut mewakili kecepatan angin. Metode ini cocok untuk kecepatan angin dari 0 hingga 70 m/s (0 hingga 157 mph).

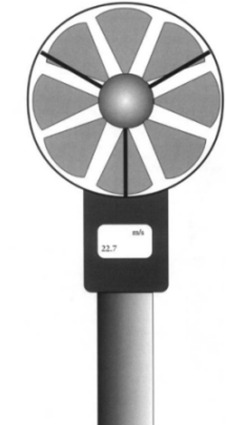

2. Anemometer Vane: Akurasi Arah

Sesuai namanya, anemometer baling-baling menggunakan baling-baling yang mirip dengan kipas untuk mendeteksi kecepatan angin. Desainnya mencakup beberapa baling-baling yang terhubung ke poros yang berputar saat terkena angin. Perangkat ini biasanya dipegang tangan dan dimaksudkan untuk memberikan kecepatan udara yang cepat. Di berbagai industri, alat ini sangat cocok untuk HVAC, studi lingkungan, dan cuaca. Alat ini memberikan akurasi yang lebih tinggi dengan kemampuan deteksi antara 0,4 hingga 30 m/s (80 hingga 5906 fpm).

3. Anemometer Kawat Panas: Presisi pada Kecepatan Rendah

Anemometer kawat panas memanfaatkan perpindahan panas untuk menghitung kecepatan angin secara tepat pada kecepatan rendah. Anemometer kawat panas tipikal dapat mendeteksi kecepatan angin 15 hingga 30 m/s (atau 30 hingga 5900 ft/min). Alat ini menggunakan perubahan resistansi kawat seiring dengan perubahan suhu untuk mendeteksi kecepatan angin. Anemometer ini tersedia dalam konfigurasi genggam atau terpasang pada saluran.

4. Anemometer Ultrasonik: Teknologi Canggih

Ini adalah beberapa anemometer tercanggih, dengan banyak keunggulan dibandingkan metode pengukuran kecepatan angin tradisional. Anemometer ini tidak memiliki bagian yang bergerak, sehingga ideal untuk penggunaan jangka panjang. Persyaratan kalibrasinya minimal dan menghasilkan hasil yang sangat presisi. Anemometer ini dapat mendeteksi kecepatan dan arah angin dengan akurasi ±2%. Desainnya yang khas membuatnya tahan lama dengan sedikit atau tanpa penuaan.

5. Anemometer Tabung Pitot: Pengukuran Kecepatan Tinggi

Tabung pitot mendeteksi kecepatan angin rendah dengan mengubah kecepatan angin menjadi tekanan. Tabung ini membatasi aliran udara hingga kecepatan nol, menyebabkan peningkatan tekanan di dalam anemometer. Mekanisme kerjanya membatasi kemampuannya untuk mendeteksi kecepatan angin rendah. Namun, tabung ini dapat mengukur kecepatan udara tinggi, biasanya dalam kisaran 0 hingga 80 m/s, dalam aplikasi industri. Tabung pitot telah banyak digunakan dalam pengukuran kecepatan pesawat terbang.

Cara Kerja Anemometer: Ilmu di Balik Pengukuran Kecepatan Angin

Memahami ilmu di balik cara kerja sensor dan detektor ini dapat mengarah pada pemanfaatan terbaiknya. Berikut adalah mekanisme kerja sensor-sensor tersebut:

- Prinsip-prinsip Anemometer Rotasi

Anemometer rotasi meliputi anemometer tipe baling-baling dan tipe cangkir. Alat ini bergantung pada putaran poros yang kecepatan putarannya berbanding lurus dengan kecepatan angin. Anemometer ini menggunakan komponen mekanis yang berputar ketika dikenai gaya. Putaran poros dapat memberikan informasi kecepatan angin secara mekanis dan elektronik.

Anemometer rotasi dapat memiliki penghitung mekanis yang mencatat jumlah putaran, dan pengguna dapat mengubahnya menjadi kecepatan menggunakan model matematika. Dalam kasus lain, anemometer rotasi elektronik mengubah putaran ini menjadi nilai kecepatan angin langsung berdasarkan kalibrasinya. Sifat mekanisnya membuat mereka rentan terhadap keausan.

- Anemometri Termal: Mengukur Perpindahan Panas

Teknologi termal, seperti anemometer kawat panas, menggunakan kawat listrik untuk mengukur kecepatan angin. Kawat resistif berbahan tungsten, platinum, atau paduan platinum-iridium dipanaskan menggunakan rangkaian listrik. Rangkaian tersebut akan mempertahankan arus konstan melalui kawat atau suhu konstan pada kawat.

• Arus Konstan: Pada arus tetap, kawat memanas ketika arus dialirkan melewatinya. Ketika udara melewati kawat, suhunya berubah, sebanding dengan kecepatan udara.

• Suhu Konstan: Pada desain suhu tetap, rangkaian mempertahankan suhu sementara aliran udara di atasnya menyebabkan rangkaian meningkatkan arus untuk menjaga suhu. Arus tersebut menunjukkan kecepatan udara.

Kabel yang mengalami siklus pemanasan dan pendinginan berulang pada akhirnya akan mengalami kegagalan akibat tekanan termal.

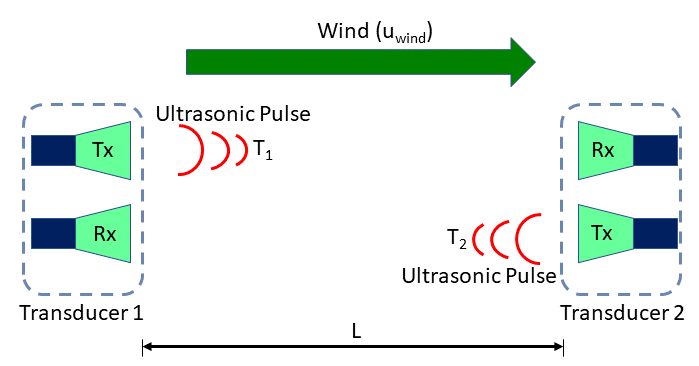

- Anemometri Sonik: Menggunakan Gelombang Suara

Anemometer sonik adalah sensor kecepatan angin yang paling canggih, andal, akurat, kuat, dan tahan lama. Sensor ini menggunakan frekuensi suara ultrasonik untuk mendeteksi kecepatan angin. Tidak perlu memeriksa arah angin; sensor mendeteksi kecepatan dan arah angin melalui rangkaian sensor yang sama.

Sensor ini menggunakan pemancar, reflektor, dan penerima untuk memeriksa kecepatan angin. Waktu tempuh suara melalui udara dan kembali setelah dipantulkan mewakili kecepatan angin. Serangkaian sensor yang ditempatkan di berbagai arah dan perubahan waktu tempuh suaranya menunjukkan arah angin. Sensor ini menggunakan teori waktu tempuh.

- Anemometri Berbasis Tekanan: Penjelasan Tabung Pitot

Anemometer yang paling akurat dan presisi untuk udara berkecepatan tinggi adalah tabung pitot. Anemometer ini memiliki akurasi ±5% dari skala penuh (FS). Anemometer ini memanfaatkan fenomena konversi tekanan dinamis ke tekanan statis. Persamaan Bernoulli menjelaskan bahwa tekanan statis akan meningkat jika aliran udara yang bergerak dihentikan. Tekanan ini juga disebut tekanan stagnasi. Intensitas tekanan ini menunjukkan kecepatan udara. Tabung pitot memiliki lubang kecil sebelum sensor yang menghentikan aliran udara. Tekanan tersebut kemudian dialirkan ke sensor tekanan, menciptakan sinyal tekanan yang proporsional dengan kecepatan udara.

Panduan Langkah demi Langkah: Cara Menghitung Kecepatan Angin dengan Anemometer

Menghitung kecepatan angin menggunakan anemometer modern itu sederhana dan cepat. Namun, untuk memastikan hasilnya akurat dan relevan dengan kebutuhan Anda, langkah-langkah berikut dapat membantu:

Langkah 1: Menyiapkan Anemometer Anda untuk Pembacaan yang Akurat

Langkah pertama adalah memastikan aplikasi Anda sesuai dengan spesifikasi anemometer. Pastikan Anda memiliki jenis yang tepat untuk pekerjaan yang tepat. Untuk deteksi angin dalam prakiraan cuaca, gunakan anemometer ultrasonik atau anemometer cangkir. Untuk keperluan HVAC atau kalibrasi, gunakan anemometer baling-baling atau anemometer kawat panas. Untuk udara berkecepatan tinggi, gunakan tabung pitot.

Ikuti panduan pabrikan untuk memastikan anemometer Anda memberikan pembacaan yang akurat. Panduan tersebut akan memberikan dasar-dasar pengukuran kecepatan angin, seperti arah yang tepat, metode memegang, metode pemasangan, pemeriksaan kalibrasi, dan perawatan. Perhatikan faktor lingkungan seperti hujan, kelembapan, atau panas.

Langkah 2: Membaca dan Menginterpretasikan Data Anemometer

Sebagian besar anemometer memiliki tampilan internal yang memberikan hasil secara langsung. Namun, anemometer yang menyediakan output RS232/RS485 (Modbus/NMEA-0183) atau SDI-12 akan memerlukan antarmuka komputer untuk menginterpretasikan hasilnya.

Langkah 3: Menghitung Kecepatan Angin dari Data Mentah

Data digital hanyalah konversi dari data analog listrik dalam bentuk arusnya. Data digital tersebut kemudian harus dikonversi menjadi hasil yang dapat diinterpretasikan (misalnya, m/s, km/jam, knot). Untuk itu, Anda memerlukan rumus konversi dan perangkat lunak yang tepat. Produsen sensor anemometer menyediakan perangkat lunak yang memungkinkan kalibrasi dan interpretasi sinyal.

Langkah 4: Mengatasi Kesalahan Pengukuran Umum

Beberapa kesalahan pengukuran standar meliputi:

• Arah pemasangan salah
• Kehilangan gesekan pada anemometer mekanik
• Dampak cuaca
• Gangguan pada sinyal digital dengan kabel tanpa pelindung
• Hambatan fisik meliputi dinding, pohon, bangunan, dan lain sebagainya.
• Dampak getaran
• Kesalahan manusia

Perhatikan pengaturan anemometer Anda untuk memastikan kesalahan pengukuran di atas tidak memengaruhi hasil Anda.

Memilih Anemometer yang Tepat: Faktor-faktor yang Perlu Dipertimbangkan

Memilih anemometer yang tepat juga sangat penting untuk memastikan hasil yang akurat dan tepat. Saat mempertimbangkan sensor anemometer, analisis faktor-faktor berikut sebelum membuat keputusan pembelian:

● Akurasi dan Rentang Pengukuran

Persyaratan akurasi dan rentang pengukuran dapat bervariasi tergantung pada aplikasinya (avionik, HVAC, pelaporan cuaca, penelitian, dll.). Pastikan pengukuran kecepatan udara berada dalam rentang jenis dan desain anemometer Anda. Gunakan tabel berikut sebagai referensi:

● Pertimbangan Lingkungan : Daya Tahan dan Ketahanan terhadap Cuaca

Sensor ultrasonik dapat memberikan pembacaan yang akurat dalam kondisi hujan dan cuaca buruk. Desain intrinsiknya memungkinkan sensor ini beroperasi dalam semua kondisi. Demikian pula, tabung pitot dapat memberikan hasil dalam udara berkecepatan tinggi sambil tetap berfungsi penuh. Kawat panas sensitif terhadap kelembapan dan debu, sehingga ideal hanya untuk penggunaan di dalam ruangan. Cangkir dan baling-baling rentan terhadap keausan karena bagian yang bergerak. Sensor ini mungkin juga memerlukan kalibrasi rutin untuk mengimbangi peningkatan resistansi pada bagian-bagiannya.

● Persyaratan Aplikasi Spesifik

Berikut beberapa rekomendasi kami berdasarkan aplikasi yang diterima:

• • Anemometer Cangkir: Meteorologi, studi energi angin, stasiun cuaca, pemantauan angin luar ruangan secara umum.
  • Anemometer Vane: Sistem HVAC, pemantauan lingkungan, sistem ventilasi industri
  • Anemometer Kawat Panas: Penelitian laboratorium, studi aliran udara, pemantauan ruang bersih, aliran udara dalam ruangan kecepatan rendah
  • Anemometer Ultrasonik: Kontrol turbin angin, meteorologi, aplikasi kelautan, lingkungan luar ruangan yang keras.
  • Tabung Pitot (Tabung Tekanan): Penerbangan, pengujian terowongan angin, pengukuran aliran udara kecepatan tinggi

● Anggaran dan Efektivitas Biaya

Efektivitas biaya dalam proyek rekayasa sangat penting agar proyek tersebut layak dan dapat dipasarkan. Proyek Anda harus layak secara finansial untuk memenuhi permintaan pasar. Dalam hal ini, selalu pertimbangkan anggaran. Menggunakan sensor ultrasonik dengan jangkauan dan akurasi yang lebih rendah untuk prediksi cuaca dapat menjadi keputusan yang bijak daripada membeli anemometer putar yang mahal dengan akurasi yang lebih tinggi. Pertimbangkan biaya sebelum membuat keputusan pembelian apa pun.

Kesimpulan : Memanfaatkan Kekuatan Pengukuran Kecepatan Angin

Anemometer sangat penting untuk aplikasi industri modern. Alat ini memberikan pengukuran kecepatan udara atau kecepatan angin secara langsung dan akurat. Pengukuran kecepatan angin dari anemometer digunakan dalam prediksi cuaca, dispersi emisi cerobong, sistem HVAC, kontrol sistem turbin, dan masih banyak lagi. Aplikasi-aplikasi ini membutuhkan berbagai jenis anemometer, yang selanjutnya meningkatkan output, terkadang memberikan akurasi dan terkadang menekankan ketahanan.

Secara keseluruhan, teknologi pada anemometer sudah terus berkembang. Anemometer Doppler laser dan ultrasonik memberikan pengukuran tanpa gerakan mekanis sambil tetap mempertahankan akurasi. Akurasi dan penyederhanaan sensor ini akan terus meningkat.
